一、什么是電子負載   ate自動化測試設備_ate電源自動測試系統

負載是消耗電能的裝置,其可以將電能轉換成機械能、熱能、光能、所需的風能或電能.常用負載如:白熾燈、變壓器、電爐、電機、冰箱、空調.

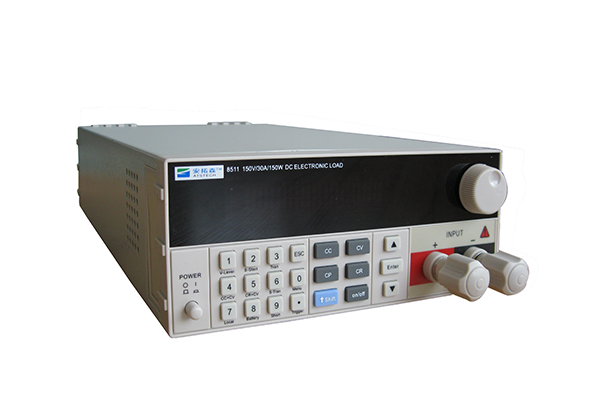

電子負載并不完全等同于正常負載.電子負載具有測試功能.它是用于模擬其他電氣設備的電氣環境的硬件.模擬狀態參數可以任意改變,以測試各種常見狀態和限制的電氣設備.電子負載屬于儀表類別,也稱為電子負載表.它由一個電阻器、電感器、電容器、晶體管、集成電路組成.由于模擬電源環境,它不是固定的,基本上所有負載都是程控負載(也稱為可編程電子負載).由于DC=電壓×電流下的功率,AC環境下的功率算法比較復雜,因此應用和市場大多是直接過程控制電子負載!

根據不同的接入電流,分為直流電子負載和交流電子負載.一般有恒流、恒壓、固定電阻、恒功率、短路和動態負載多種模式.高品質的電子負載具有完善的保護功能.保護功能分為內部(電子負載)保護功能和外部(測試設備)保護功能.內部保護:過壓保護、過流保護、過功率保護、電壓反向和過溫保護.外部保護:流保護、過功率保護、負載電壓和低壓保護.

二、選擇電子負載是需要注重的幾點

1、電壓,電流和功率選擇;精度和分辨率選擇.根據測試來源(電源、電池、充電樁..)選擇電子負載電壓、電流、電源的精度和分辨率.

2、基本功能

市場上有三到六種電子負載編程模式.大多數電子負載具有以下四種基本編程模式:恒定電流、恒定電壓、恒定電阻和恒定功率;根據待測源,選擇具有相應功能的電子.加載.

3、動態加載

變化斜率:當電子負載變化時,變化率從變化量的10%變化到90%,單位A / mS變?yōu)镃C狀態,A / uS.

響應時間:電子負載可以更改的最短時間,以美國為單位.

電子負載的動態(瞬態)頻率:動態頻率(僅包含一個上升沿或一個下降沿,或每單位時間的變化次數),瞬態頻率(一個周期包括上升沿+下降沿).

4、序列功能

序列函數是指按時間順序?qū)⒃S多穩態設置組合成測量過程.它可以完成產品的整個質量參數的測量.此功能大大簡化了繁瑣的設置并減少了測試工作量.通過存儲設置和調用功能,它大大簡化了操作.

5、模擬負載(外部編程輸入)

此功能是一個功能集,用于實現更復雜的電子負載變化.動態負載是模擬梯形波變化的負載函數,該函數極大地?cái)U(kuò)展了電子負載的執行方式.信號發生器可以產生電壓低于10V的波形信號,并可以模擬電子負載.

6、保護和其他功能選擇

此功能主要是根據用戶實際需要，進行相對應的定制。  ate自動化測試設備_ate電源自動測試系統
